操作系统的引导

 收录于 操作系统
   约 4528 字  预计阅读 10 分钟

lab 1

环境：通过bochs虚拟机运行的linux0.11

0x7C00是BIOS将主引导扇区（第一个扇区）内容载入进内存的一个地址。操作系统或者引导程序必须假设他们的汇编代码从内存的0x7C00地址开始

task 1

更改系统启动的提示文字。

文件在boot/bootsect.s中。

直接用源码的这个文件在里面改也是可以的，也可以自己写一个如下内容的bootsect.s来进行实验，也是能正常运行。（记得备份）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

entry _start
_start:
！获得光标位置
    mov ah,#0x03
    xor bh,bh
    int 0x10   ！0x10中断的0x03功能是读取光标位置（百度该中断的功能）

！对输出信息的操作
    mov cx,#33  !要显示字符串的长度
    mov bx,#0x000c  !显示字符串的颜色（这为红色
    mov bp,#msg1	!向该寄存器读入msg1，向屏幕写入该字符串
！这里需要额外处理es寄存器，源码在这段代码前就处理过了，所以源码看不到这段。
    mov ax,#0x07c0
    mov es,ax  ！es:bp是显示字符串的地址
    mov ax,#0x1301  !向屏幕写字符串并移动光标到末尾。如果写0x1300，你会发现光标返回到了起始位置
    int 0x10 ！和上一条指令相关，!0x1301是调用0x10中断的13号功能中的1号子功能

inf_loop:
    jmp inf_loop  ！死循环让界面保持
msg1:
    .byte   13,10  ！回车换行
    .ascii  "Hey Doors system loading..."
    .byte   13,10,13,10  ！回车换行回车换行
.org 510   ！之后的语句从510地址开始
boot_flag:
    .word   0xAA55  ！磁盘引导标志0xAA55。引导扇区的最后两个字节，用来识别引导扇区

1
2
3
4
5
6

编译bootsect.s
1. cd 进入 bootsect.s文件所在文件夹
2. 通过如下命令分别编译和链接bootsect.s
    $ as86 -0 -a -o bootsect.o bootsect.s
    $ ld86 -0 -s -o bootsect bootsect.o

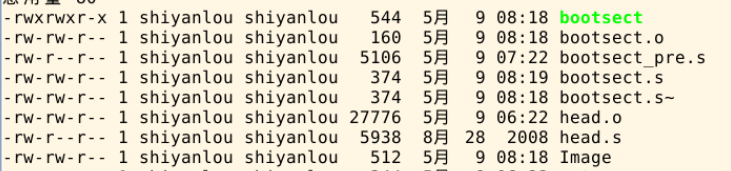

3. 通过 ls -s 命令查看 文件信息，会发现bootsect 为544字节，但一个扇区的大小为512字节

/oslab1/ls-l.png

因为ld86产生的是Minix可执行文件，该类型额外包括MInix可执行文件头部，结构如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

struct exec {
    unsigned char a_magic[2];  //执行文件魔数
    unsigned char a_flags;
    unsigned char a_cpu;       //CPU标识号
    unsigned char a_hdrlen;    //头部长度，32字节或48字节
    unsigned char a_unused;
    unsigned short a_version;
    long a_text; long a_data; long a_bss; //代码段长度、数据段长度、堆长度
    long a_entry;    //执行入口地址
    long a_total;    //分配的内存总量
    long a_syms;     //符号表大小
};

通过计算 char6(6 byte)+short1(2 byte)+long*6(24 byte)=32 byte，512+32=544.所以我们应该跳过bootsect的前32字节，再把他放入引导扇区中。

根据如下命令

1

$ dd bs=1 if=bootsect of=Image skip=32

将编译产生的Image文件复制到Linux-0.11目录下

1
2
3
4
5

当前工作路径仍然为Linux-0.11/boot/
$ cp ./Image ../Image

# 执行 oslab 目录中的 run 脚本（bochs的运行脚本）
$ ../../run

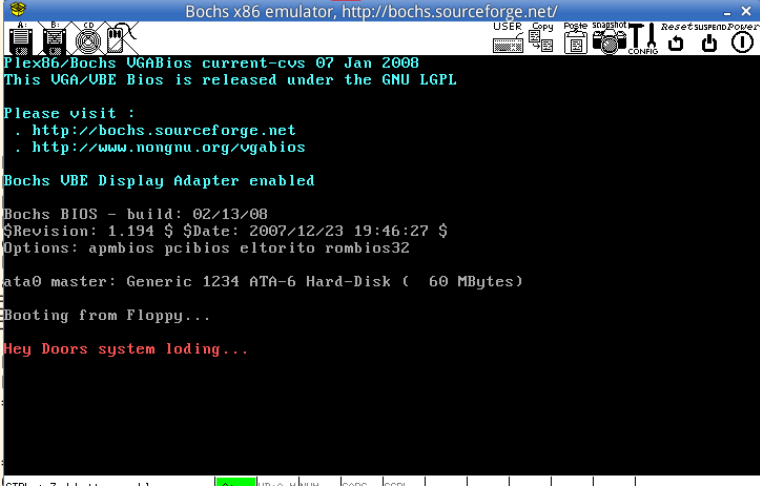

综上，得到如下界面

/oslab1/res1.png

bootsect.s是操作系统最开始的部分，共512个字节，再0磁道0扇区位置，读入内存0x7c00。

现在系统还在实模式下运行，物理地址=代码段cs*16+偏移，所以代码里写BOOTSEG=0x07c0才能得到0x7c00（这里的代码没用到）

bootsect.s和setup.s是为了完成将内核加载到内存，并跳转到内核执行而写的。bootsect.s是由BIOS加载到内存中，无法完成跳转到内核执行的任务。而setup.s就能完成进入32位模式并跳转到内核执行的任务，还可通过BIOS中断获取硬件信息的任务。

所以接着我们应该编写setup.s文件，让其输出提示该文件开始运行的字符串，再让其输出光标位置，内存大小和磁参数等硬件信息

task 2

首先输出字符串

我们直接将bootsect.s的代码复制过来，因为现在两者功能都是输出字符串。

但我们需要进行一些更改

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

entry _start
_start:
！获得光标位置
    mov ah,#0x03
    xor bh,bh
    int 0x10   ！0x10中断的0x03功能是读取光标位置（百度该中断的功能）

！对输出信息的操作
    mov cx,#28  #要显示字符串的长度
    mov bx,#0x000c  #显示字符串的颜色（这为红色
    mov bp,#msg2  !(更改为msg2)	#向该寄存器读入msg2，向屏幕写入该字符串
！这个时候要修改es的值，用了cs的值。
    mov ax,cs
    mov es,ax  ！es：bp是显示字符串的地址
    mov ax,#0x1301  ！向屏幕写字符串并移动光标到末尾。如果写0x1300，你会发现光标返回到了起始位置
    int 0x10 ！和上一条指令相关，#0x1301是调用0x10中断的13号功能中的1号子功能

inf_loop:
    jmp inf_loop  ！死循环让界面保持
msg1:
    .byte   13,10  ！回车换行
    .ascii  "OK we are in SETUP now"
    .byte   13,10,13,10  ！回车换行回车换行
.org 510   ！之后的语句从510地址开始
boot_flag:
    .word   0xAA55  ！磁盘引导标志0xAA55。引导扇区的最后两个字节，用来识别引导扇区

上面是setup.s文件的内容，

此时我们还需要更改bootsect.s的内容让其能载入setup.s文件

我们需要确定setup所占用的扇区，bootsect.s只占用一个扇区，setup.s从下一个扇区开始，我们定义其占用两个（Linux0.11占用4个）。源码会将bootsect移动到0x9000处，此处我们不移动，所以bootsect.s在内存的0x7c00的位置，占512个字节，那么setup就载入0x7e00处，因为是实模式，所以逻辑地址应该为0x07e0.

bootsect.s代码如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

SETUPLEN=2
SETUPSEG=0x07e0  ！setup载入地址
entry _start
_start:
    mov ah,#0x03
    xor bh,bh
    int 0x10
    mov cx,#33
    mov bx,#0x0007
    mov bp,#msg1
    mov ax,#0x07c0
    mov es,ax ！把es指向0x07c0有什么用？
    mov ax,#0x1301
    int 0x10
 ！以上和之前的bootsect一样
load_setup:
    mov dx,#0x0000  ！设置驱动器和磁头：软盘0，磁头0，是因为调用了13号中断才能控制磁盘，不是0x0000地址的意思
    mov cx,#0x0002	！设置扇区号和磁道：磁头0 磁道0 扇区2
    mov bx,#0x0200
    ！设置读入的内存地址：es:bx bx是偏移地址，BOOTSEG=0X0000+adress=512=0x0200，偏移512字节
    mov ax,#0x0200+SETUPLEN ！设置读入的扇区数
    int 0x13  ！调用0x13中断，功能是读入2个setup.s扇区
    jnc ok_load_setup ！读入成功就跳转到该函数
    mov dx,#0x0000 ！否则进入下段
    mov ax,#0x0000 ！复位软盘
    int 0x13
    jmp load_setup！重新循环再次尝试读取
ok_load_setup:
    jmpi    0,SETUPSEG ！跳到setup载入的地址执行该文件
msg1:
    .byte   13,10
    .ascii  "Hey Doors System loading..."
    .byte   13,10,13,10
.org 510
boot_flag:
    .word   0xAA55

以上 bootsect.s和setup.s就完成，接着是通过makefile共同编译

指令如下

1

$ make BootImage

然后会得到报错

1
2

Unable to open 'system'
make: *** [BootImage] Error 1

因为makefile会执行build.c，他要求命令行参数得到bootsect、setup和system内核的文件名。但我们只做了前两者，所以会报错，那我们直接将build.c第三个参数的部分代码注释掉即可。

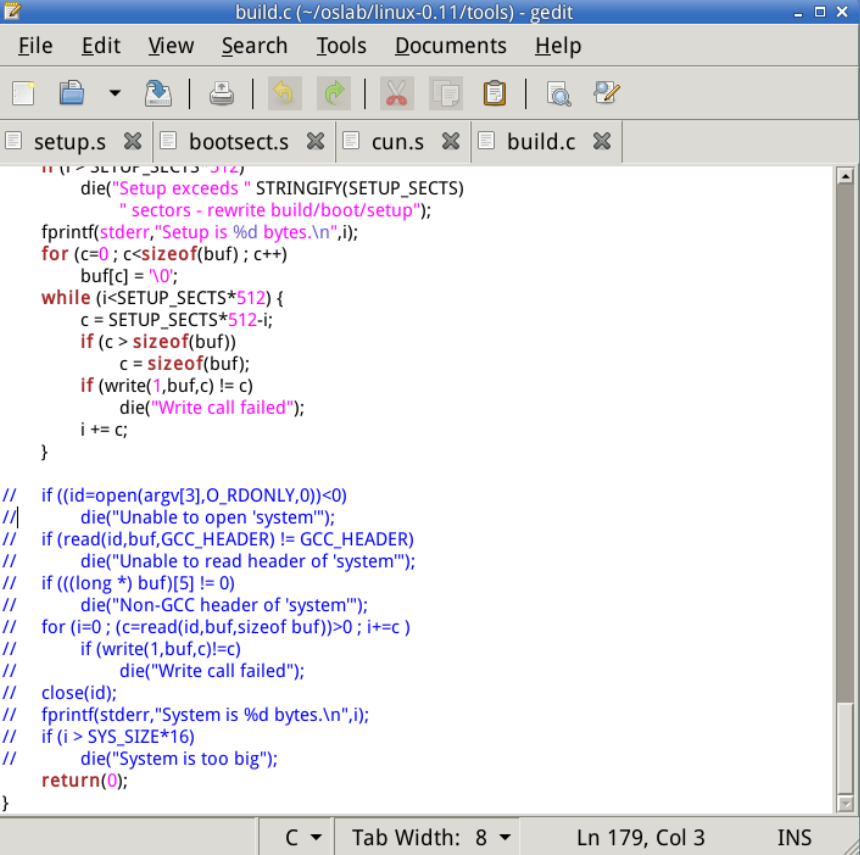

如图所示。

/oslab1/build.png

接着再使用如下指令

1
2
3

$ cd ~/oslab/linux-0.11
$ make BootImage
$ ../run

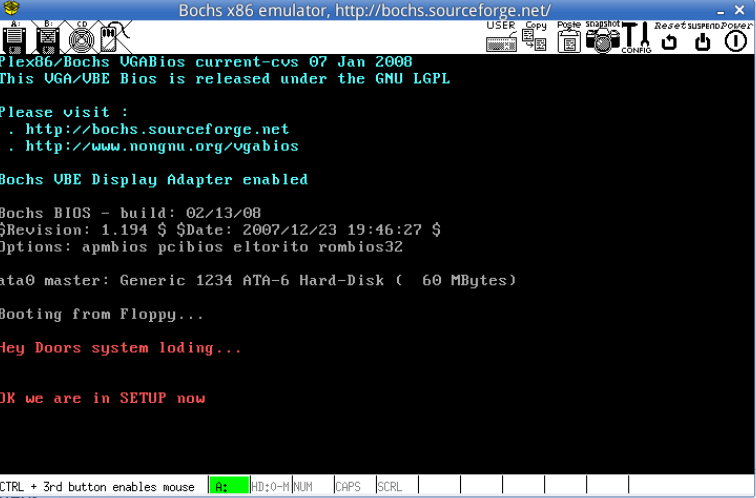

将得到如下结果

/oslab1/setup.png

task 3

接着在完善setup.s文件让其还能再输出光标位置，内存大小和磁盘参数的信息

我们将这些信息载入内存0x9000的位置

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172

INITSEG = 0x9000

entry _start
_start:

! print string
	mov ah,#0x03      ! cursor pos get
	xor bh,bh
	int 0x10
	mov cx,#28
	mov bx,#0x000c ！字符颜色
	mov bp,#msg2
	mov ax,cs
	mov es,ax  ！修改es的值为cs
	mov ax,#0x1301
	int 0x10

	mov ax,cs
	mov es,ax

!init ss:sp  初始化栈
	mov ax,#INITSEG
	mov ss,ax ！栈指向0x9000
	mov sp,#0xFF00 ！设置512B偏移地址，arbitrary value>>512，因为刚开始后面的内存空间都没被使用（这啥解释嘛）

!cursor info
	mov ax,#INITSEG
	mov ds,ax  ！ds寄存器指向0x9000，下面开始让各数据载入0x9000位置
	mov ah,#0x03
	xor bh,bh
	int 0x10 ！获取光标位置信息
	mov [0],dx  ！[0]从0x9000开始，将获取的数据放入这个内存地址

!memory info
	mov ah,#0x88
	int 0x15   ！通过0x15中断得到memory大小信息
	mov [2],ax ！存入0x9002位置

! disk parameter  磁盘参数表
	mov ax,#0x0000
	mov ds,ax  ！将数据段移动到0x0000，也是ram开始的位置，这个地方（0-1024）的位置存放中断向量表。在41号中断处读取第一个磁盘的参数。（不懂，不知道对不对。0x0000之前不是磁盘的地址吗）！！该问题已解决，在后面会独立说明。
	！乘4是因为中断向量表每个表项占4B，那么41号中断的入口地址自然为4*0x41
	！乘4就是将0x41左移两位，lds有两步操作：si<-4*0x41,ds<-[4*0x41+2]，中断向量表存储的只是相应中断号中断服务程序的入口地址。
	！其构造是4个字节单元，第2字节位偏移量ip，高两字节为服务程序段地址，所以ds是中断服务程序段地址，si为中断服务程序偏移。因此可以执行0x41中断的服务程序，把第一个磁盘的参数表取出来。
	！相当于运行 mov si,[4*0x41] mov ds,[4*0x41+2]
	lds si,[4*0x41]
	mov ax,#INITSEG
	mov es,ax
	mov di,#0x0004
	mov cx,#0x10 #拷贝16字节的数据。一个磁盘参数表大小为16字节，第一个磁盘的参数表地址为0x9080，第二个为0x9090
	rep
	movsb

!ready to print
	mov ax,cs
	mov es,ax ！es:bp是输出字符串存放的地址
	mov ax,#INITSEG	 ！让ds寄存器指向0x9000
	mov ds,ax

!cursor position
	mov ah,#0x03
	xor bh,bh
	int 0x10
	mov cx,#11
	mov bx,#0x0007
	mov bp,#msg_cursor
	mov ax,#0x1301
	int 0x10
	mov ax,[0]     ！将0x9000地址内容放入ax寄存器，print_hex函数用
	call print_hex ！输出msg_cursor内容
	call print_nl  ！输出个回车
！下面的都是相同的，不再注释
!memory size
	mov ah,#0x03
	xor bh,bh
	int 0x10
	mov cx,#12
	mov bx,#0x0007
	mov bp,#msg_memory
	mov ax,#0x1301
	int 0x10

	mov ax,[2]
	call print_hex
	call print_nl

!cyles
	mov ah,#0x03
	xor bh,bh
	int 0x10
	mov cx,#25
	mov bx,#0x0007
	mov bp,#msg_cyles
	mov ax,#0x1301
	int 0x10
	mov ax,[4]
	call print_hex

!heads
	mov ah,#0x03
	xor bh,bh
	int 0x10
	mov cx,#8
	mov bx,#0x0007
	mov bp,#msg_heads
	mov ax,#0x1301
	int 0x10
	mov ax,[6]
	call print_hex
	call print_nl

!sectors
	mov ah,#0x03
	xor bh,bh
	int 0x10
	mov cx,#8
	mov bx,#0x0007
	mov bp,#msg_sectors
	mov ax,#0x1301
	int 0x10
	mov ax,[12] ！18？不太明白这个怎么每个数据长度怎么算的，可能固定有直接百度就可以？这个应该没必要深究
	call print_hex
	call print_nl

inf_loop:
	jmp inf_loop

print_hex:
	mov cx,#4 ！16位二进制数以4位16进制表示，因为十六进制和ASCII有很好的对应
	mov dx,ax ！将0x900x位置的数放入数据寄存器

print_digit:
	rol dx,#4 ！从高位到低位显示4位16进制数
	mov ax,#0xe0f ！ah = 请求的功能值，al = 半字节(4 bit)掩码
	and al,dl ！取dl的低4 bit
	add al,#0x30
	cmp al,#0x3a ！数字的十六进制范围为0x30~0x39，小于0x3a
	jl outp ！al小于0x3a（为数字）跳转，
	add al,#0x07 ！否则就是字母，根据十六进制转ascii码的字母，字母要加上0x07，a~f的范围为0x41~0x46
outp:
	int 0x10
	loop print_digit ！每次loop，cx-1，判断cx是否等于0，不为0就继续循环，为0就顺序执行，共循环4次
	ret
print_nl:
	mov ax,#0xe0d
	int 0x10
	mov al,#0xa
	int 0x10
	ret
msg2:
	.byte 13,10
	.ascii "OK we are in SETUP now"
	.byte 13,10,13,10

msg_cursor:
	.ascii "Cursor Pos:"
msg_memory:
	.ascii "Memory Size:"
msg_cyles:
	.ascii "KB"
	.byte 13,10,13,10
	.ascii "HD Info"
	.byte 13,10
	.ascii "Cylinders:"
msg_heads:
	.ascii "Headers:"
msg_sectors:
	.ascii "Sectors:"

.org 510
boot_flag:
	.word 0xAA55

我们可以得到结果（我第一次试的时候不会弹两个窗口，但是第一次运行得到的数据出错）

第一次运行：

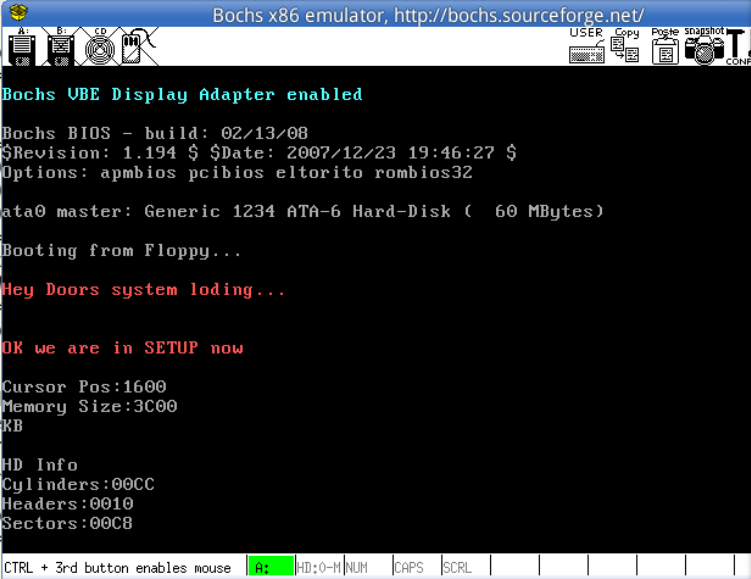

/oslab1/res3.png

第二次运行

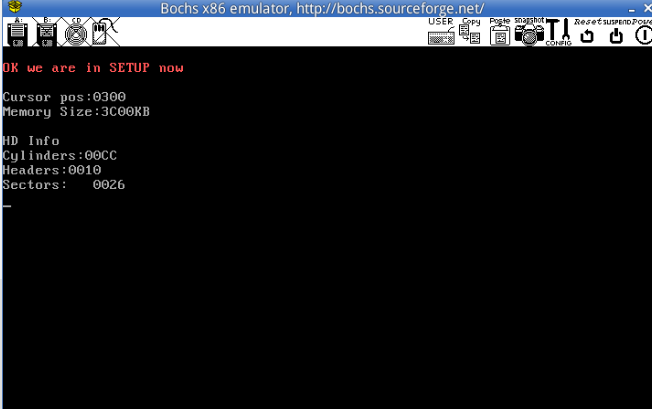

/oslab1/res2.png

/oslab1/bochsrc.png

对第二次分析

memory size = 3c00KB+1MB=16MB

cylinders=00cc（H）=204（D）

一些问题：

首要问题 还是对汇编各种寄存器操作比较陌生，但还好慢慢啃，也能明白10%，知道基本的用法，需要抽时间好好学汇编。目前问题就是为什么有些寄存器能直接获得某些值，而不用赋值。不明白各种寄存器的用法和它本身会自己进行的操作有哪些。（提的问题也比较模糊，因为确实对汇编了解过少）例如为什么要把cs的值赋给es？之前也没有处理cs，他是代码寄存器，会默认存储代码段的地址吗？大概就是这类的问题。

之前提到一个问题就是 为什么在bootsect.s中 mov ds，0x0000 是控制磁盘，而在setup.s中mov ax，0x0000却是中断向量表的位置。 答案：前者的是在int 0x13 即BIOS中断上操作的0x0000是对某个寄存器设置相应的值来获得某种功能进而控制磁盘，不是内存地址的0x0000。而setup.s的0x0000是内存的地址。
